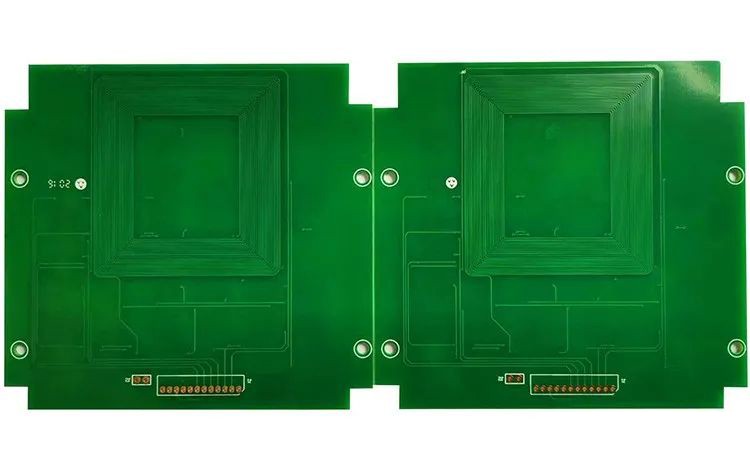

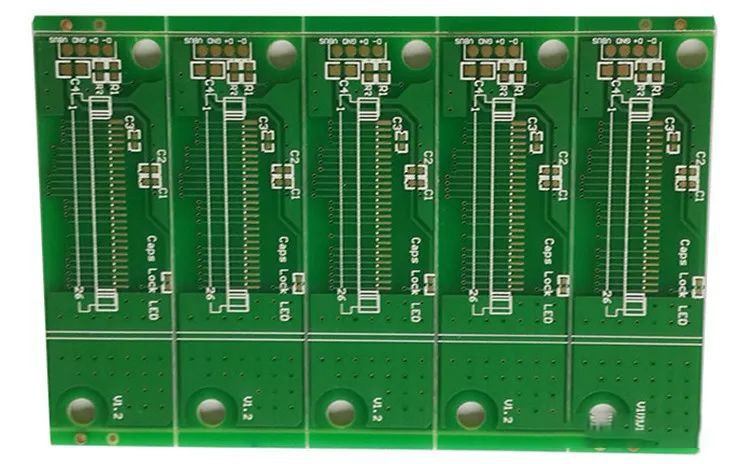

Vad är ett karakteristiskt impedans kretskort

Karakteristisk impedans hänvisar till motståndet hos den högfrekventa signalen eller den elektromagnetiska vågen i utbredningsprocessen för transmissionssignallinjen i förhållande till ett visst referensskikt vid en viss frekvens, det vill säga den karakteristiska impedansen, även kallad den karakteristiska impedansen. Det motsvarar en vektorsumma av elektrisk impedans, induktiv reaktans, kapacitiv reaktans, etc.

Vad är betydelsen av att göra ett karakteristiskt impedanskretskort?

Karakteristisk impedans är kärnan för att lösa problem med signalintegritet.

Med den kontinuerliga utvecklingen av elektroniska PCB-produkter mot hög frekvens och hög hastighet, måste kretsprestanda som tillhandahålls av PCB säkerställa att signalen inte reflekteras under överföringsprocessen och att signalen hålls intakt och oförvrängd.

För att säkerställa signalintegriteten krävs det att den karakteristiska impedansen (Z0) för kretskortets signallinje måste matcha den "elektroniska impedansen" för huvud- och svanskomponenterna; när elektronisk utrustning som datorer och kommunikationsväxlar är i drift måste signalerna som skickas av drivkomponenterna passera genom kretskortet. Signalledningen når det mottagande elementet.

Impedans - hänvisar faktiskt till parametrarna för motstånd och reaktans, eftersom PCB-kretsen (kortets botten) måste överväga införandet och installationen av elektroniska komponenter, och överväga konduktiviteten och signalöverföringsprestanda efter införande, så ju lägre impedans, desto bättre . Resistiviteten bör vara lägre än den negativa 6:e potensen på 1×10 per kvadratcentimeter.

Under normala designkomponenter är förhållandet mellan faktorer som påverkar impedansen:

1. Ju tjockare det dielektriska skiktet är, desto större impedansvärde;

2. Ju större dielektricitetskonstanten, desto mindre impedansvärde;

3. Ju tjockare kopparfolie, desto mindre impedansvärde;

4. Ju större linjebredden är, desto mindre impedansvärde;

5. Ju tjockare bläcktjocklek, desto mindre motståndsvärde.

Ovanstående är införandet av relevant kunskap om karakteristisk impedans PCB-kort, om du behöver det kan du kontakta oss!
