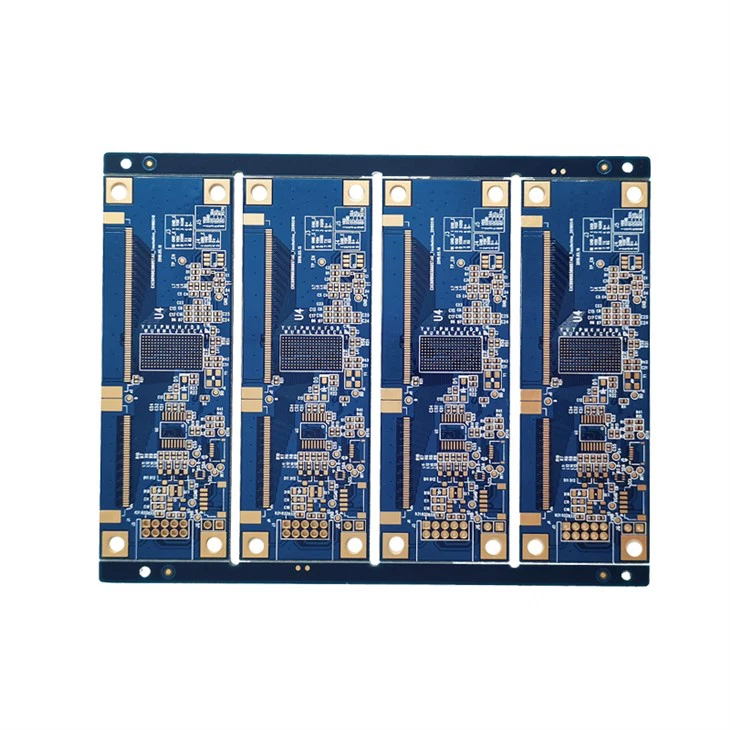

1 plus N plus 1 HDI PCB

Blinda hål kan realisera anslutningen av Plating through Hole (PTH) mellan det inre lagret och det yttre lagret

Nedgrävt hål kan realisera anslutningen av plätering genom blinda vior till ett stort hål mellan det inre lagret och det inre lagret.



Både blinda vior och nedgrävda vior är 0.05 mm-0.15 mm små hål. De begravda blinda hålformningsmetoderna inkluderar laserhålbildning, plasmaetsningshål och fotoinducerad hålbildning. HDI PCB-fabriken använde vanligtvis laserhålsformning, och laserhålsformning är uppdelad i CO2 och YAG Ultraviolet Lasers (UV).



High Density Interconnector (HDI) PCB Stackup



HDI 1 plus N plus 1 är den mest grundläggande HDI-strukturen. 1 plus N plus 1 betyder att både det första lagret och det sista lagret behöver borra blinda hål (vanligtvis genom laserborrning). Dessa hål borras huvudsakligen i BGA-området. Det bör finnas tillräckligt med utrymme på andra ställen. Om det är en fyrlagerstavla kommer det att vara 1-2 lager och 3-4 lager. Om det är en 6-lagers tavla kommer det att vara 1-2 lager och 5-6 lager. När det gäller nedgrävda hål, se på det så här inte komma ut.





HDI 1 plus 4 plus 1(6 lager) typisk Stackup, utan nedgrävda vias.



Enkel sex lager första ordningens HDI (engångspressning av 6 lager brädor, staplingsstrukturen är 1 plus 4 plus 1) Det finns endast genomgående hål och blinda vior i brädan, men inga nedgrävda vior. Skillnaden mellan denna situation och den genomgående brädan är endast utan blinda vior. HDI PCB Stacture behöver en presspassning, pläterade blinda vior och genomgående hål i produktionen. Skillnaden mellan sex-lagers HDI och multi-layer kort är att flera processer som laserborrning av blinda hål krävs.



Denna HDI 1 plus 4 plus 1 stackup-struktur har inga nedgrävda hål, så i produktionen kan 1-skiktet och 3-lagren användas som en kärnbräda, 4- och 5-lagren kan användas som en annan kärnbräda och det yttre lagret kan läggas till det dielektriska PP-skiktet och kopparfolien. Och lamineras ihop efter att ha lagt till det dielektriska PP-skiktet i mitten. Denna tillverkning förenklar strukturen och sparar tillverkningskostnader och förkortar även produktionscykeln.





HDI 1 plus 4 plus 1 typisk Stackup, utan genomgående vias.



6-lagers första ordningens blinda begravd via HDI, detta HDI PCB-kort avbryter genomgående hålstruktur. Och de 6 skikten första ordningens blinda begravda via HDI-struktur måste lamineras två gånger, plätera de nedgrävda viorna en gång och hartstoppade hål en gång, plätera blinda viorna en gång. Denna HDI-struktur sparar också en viss kostnad och förkortar leveranstiden. Se följande 1 plus 4 plus 1HDI PCB utan genomgående vias-stackup.



Standard 6 lager HDI 1 plus 4 plus 1 Stackup



Standard 6 lager HDI 1 plus (Tryck 6 lager åt gången, staplingen är (1 plus 4 plus 1)), denna typ av kortstapling är (1 plus N plus 1), (N Större än eller lika med 2, N är jämnt nummer), Detta 6-lagers HDI 1 plus PCB-kort har genomgående hål, nedgrävda vior och blinda vior. Denna 6 lager 1 plus HDI PCB stackup är den vanliga designen i branschen. Denna process är den mest komplicerade och kräver två pressade, en gång plätering nedgrävda vior, en gång hartsplugghål och en gång plätering blinda vior och genomgående hål.

Mer 1 plus HDI PCB Stackup



4 lager 1 plus N plus 1 HDI (1 plus 2 plus 1) Stackup





6 lager 1 plus N plus 1 HDI (1 plus 4 plus 1) Stackup





8 lager 1 plus N plus 1 HDI (1 plus 6 plus 1) Stackup





10 lager 1 plus N plus 1 HDI (1 plus 8 plus 1) Stackup





12 lager 1 plus N plus 1 HDI (1 plus 10 plus 1) Stackup





14 lager 1 plus N plus 1 HDI (1 plus 12 plus 1) Stackup





High Density Interconnector (HDI) PCB Manufacturing Processing



1 plus HDI är att borra hål efter att ha pressat en gång, pressa kopparfolie en gång och laserborra hål. Detta 1 plus HDI-kort är relativt enkelt, och processen och processen är väl kontrollerade. Vänligen checka in bifogad High Density Interconnector (HDI) PCB Manufacturing Processing.





Typiskt mikrosektionsdiagram för HDI-kretskort (1 plus N plus 1)



4 lager HDI 1 plus 2 plus 1 mikrosektion		6 lager HDI 1 plus 4 plus 1 mikrosektion
8 lager HDI 1 plus 6 plus 1 mikrosektion		1 lager HDI 1 plus 8 plus 1 mikrosektion



1 plus N plus 1 HDI-kort har använts i stor utsträckning i PCB-produktion med ett BGA på 0,5 bitar. Det används när tjockleken på HDI-kretskort FR4-ark är mindre än eller lika med 4mil. När du använder PP, använd vanligtvis 1080, försök att inte använda 2116 PP. När kunden inte har några krav är kopparfolien på substratet företrädesvis 1OZ i det inre skiktet av det traditionella PCB, HDI-kortet använder företrädesvis HOZ och 1/3OZ används företrädesvis i det interna och externa pläteringslagret kopparfolie.
