Rigid-flex PCB Board Prototyping

Beton har lång erfarenhet av produktion av Rigid-flex PCB Boards och kan snabbt tillverka Rigid-flex PCB Board Prototyping, vi tillhandahåller kretskortskvalitet och hållbar prestanda samtidigt som vi är kostnadseffektiva i tillverkningen.

Skicka förfrågan

Beskrivning

Produktdetalj

Rigid Flex PCB Boards Prototyping skiljer sig från den ursprungliga FPC och PCB i material, utrustning och process. När det gäller material är materialet i den styva skivan FR4-materialet i PCB, materialet i den flexibla skivan är materialet av PI eller PET, de två materialen har fogar och krympningshastigheten för termisk kompression är annorlunda.

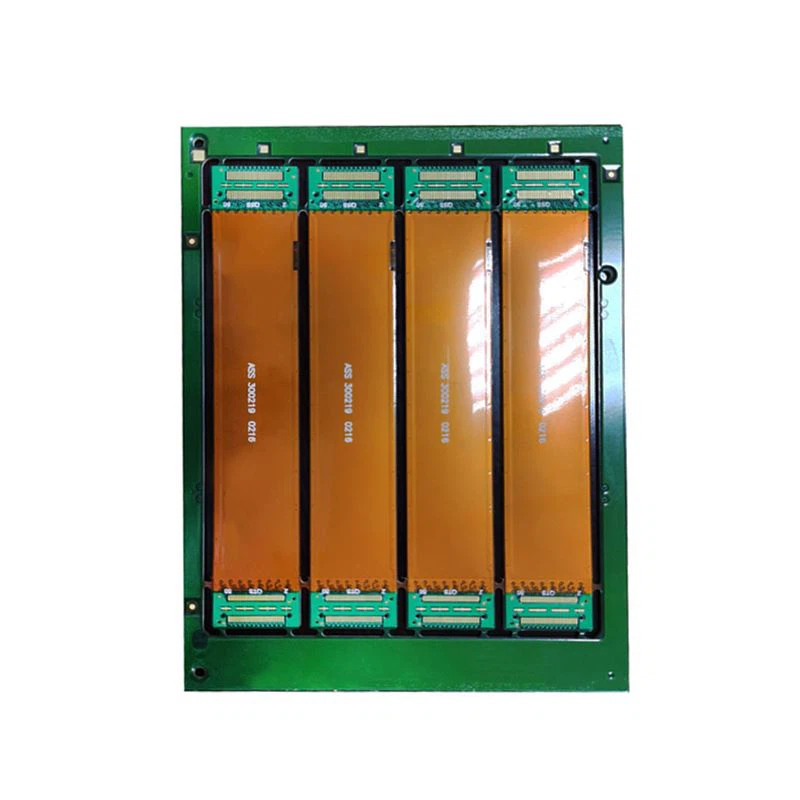

Rigid-Flex PCBs(001)

Lager:1, 2 & flerlager
Fraktsätt: Economy Express, Standard Express, Priority Express
Kostnad: Fabrikspris
Ledtid:5-15 dagar
Produktionskrav: Enligt dokument
Standard: Internationella standarder

Ansökningar

QQ20220310173134

Den rigid-flex board applicerar applikationsområden täcker alla applikationsområden för FPC och rigid PCB. Såsom: Mobiltelefon, Dator och LCD-skärm, Moderkort och bildskärm, NOTEBOOK, Bil, etc.

Varför använda rigid-flex skivor?

För det första tillförlitlighet: det flexibla och styva kortet kan lösa FPC-problemet med installationssäkerhet.

Anslutningen av FPC genom kontakten medför installationskostnader, obekväm installation, installationssäkerhetsproblem, och samtidigt är det lätt att kortsluta, falla av och andra problem. I konstruktionen av en viss masslevererad fatmaskin från Hikvision såg vi fenomenet att reparera FPC och PCB efter att FPC installerats. Det styva flexkortet löser problemet med FPC-installationstillförlitlighet.

För det andra, den totala kostnaden:

Det stela flexkortet sparar kostnaden för kontakten, minskar installationstiden, minskar reparationshastigheten, minskar reparationshastigheten och förbättrar produktiviteten och tillförlitligheten. Användningen av masslevererade produkter är ofta effektiv för att sänka kostnaderna.

För det tredje, effektivt förbättra signalkvaliteten

Eftersom anslutningar inte görs genom kontakter, är spårningskontinuiteten bättre och signalintegriteten bättre. Traditionell IPC använder FPC och kontakter för att ansluta sensorkortet (videosensor) och huvudkontrollkortet.

Huvudstyrkortet och sensorkortet kan integreras genom att använda det mjuka och hårda kombinationskortet, vilket löser många problem och även uppfyller de strukturella designkraven för fatmaskinen.

Rigid-flex processflöde

1. Materialval

2. Produktionsprocessflöde och kontroll av nyckeldelar

◆ Produktionsprocess

◆ Grafisk överföring av inre monolitisk

◆ Flerskiktspositionering av flexibla material

◆laminerad

◆borrning

◆Dekontaminering, konvex etsning

◆Elektrolös kopparplätering, galvanisering av koppar

◆ Ytlödningsmask och skyddsskikt för lödbarhet

◆ Formbearbetning
